Макеты взрывных устройств

МАКЕТЫ ВЗРЫВНЫХ УСТРОЙСТВ

Источник: журнал "Специальная Техника"

Макет взрывного устройства в электробритве.

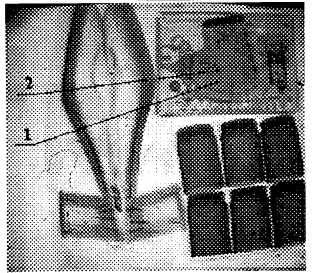

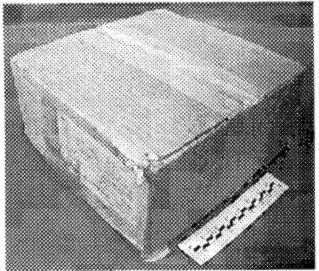

Общий вид макета.	Рентгенограмма макета.

Состав макета:

1. Заряд взрывчатого вещества.
2. Электродетонатор.

Принцип действия.

При включении электробритвы в электрическую сеть срабатывает электродетонатор, вызывая инициирование заряда взрывчатого вещества. Взрывное устройство размешено в посылке вместе с набором хрустальных стаканов, мужской рубашкой и женскими туфлями.

Макет взрывного устройства с замыкателем натяжного действия.

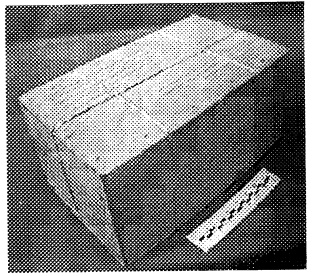

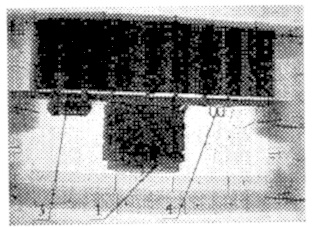

Общий вид макета.	Рентгенограмма макета.	Рентгенограмма макета

Состав макета

1. Заряд взрывчатого вещества.
2. Электродетонатор.
3. Источник тока.
4. Пружинный контакт.

Принцип действия.

При вскрытии крышки ящика выдергивается картонная прокладка, пластины пружинного контакта соприкасаются друг с другом, замыкая электрическую цепь электродетонатора. В качестве предмета, затрудняющего распознание взрывного устройства, использован силикатный кирпич.

Макет взрывного устройства в термосе.

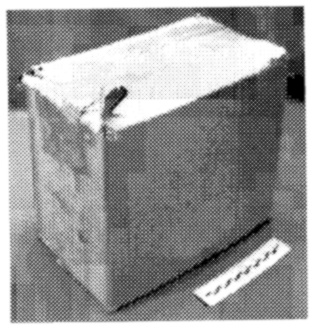

Общий вид макета.	Рентгенограмма макета.

Состав макета:

1. Заряд взрывчатого вещества.
2. Взрыватель с ударником.
3. Капсюль-детонатор.
4. Крышка откидная.

Принцип действия.

Взрывное устройство размешено в посылке, в которой находятся термос, книги и журналы. Во взведенном положении ударник взрывателя удерживается откидной крышкой, которая плотно прижимается к пробке термоса. При извлечении пробки термоса нагрузка с откидной крышки снимается, ударник освобождается и вызывает срабатывание капсюля-детонатора.

Макет взрывного устройства с замыкателем типа "мышеловка".


Общий вид макета.	Рентгенограмма макета.

Состав макета:

1. Заряд эластичного взрывчатого вещества.
2. Электродетонатор.
3. Источник тока.
4. Электрические провода.
5. Замыкатель типа "мышеловка".

Принцип действия.

Замыкатель удерживается во взведенном состоянии загнутым углом вложения. При извлечении вложения из конверта загнутый угол отгибается, освобождая скобу замыкателя, которая под действием пружины поворачивается и замыкает электрическую цепь электродетонатора.

Макет взрывного устройства в карманном фонаре

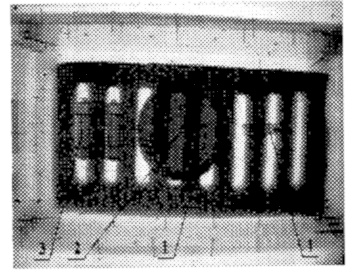

Общий вид макета. Рентгенограмма макета.

Состав макета:

1. Заряд взрывчатого вещества.
2. Электродетонатор.
3. Источник тока.

Принцип действия.

Взрывное устройство размешено в посылке с упаковкой жевательной резинки, карманным фонарем, мужской рубашкой, тушью для ресниц, маникюрным набором, губной помадой и пудреницей. При включении карманного фонаря электрическая цепь электродетонатора замыкается, вызывая его срабатывание.

Макет взрывного устройства с замыкателем петлевого типа


Общий вид макета.	Рентгенограмма макета.

Состав макета:

1. Заряд взрывчатого вещества.
2. Электродетонатор.
3. Источник тока.
4. Петлевой замыкатель.

Принцип действия.

Взрывное устройство размешено в чемодане (кейсе), в который еще вложены грампластинки, кофе и мужской костюм. Одна петля замыкателя крепится к крышке чемодана, вторая удерживается предметом вложения. При открывании чемодана петли замыкателя приходят в соприкосновении друг с другом, замыкая электрическую цепь электродетонатора.

Макет взрывного устройства на основе реле

Общий вид макета. Рентгенограмма макета.

Состав макета:

1. Заряд эластичного взрывчатого вещества.
2. Электродетонатор.
3. Источник тока.
4. Электрические провода.
5. Реле.

Принцип действия.

Один источник тока подключен к обмотке реле, а другой - через разомкнутые контакты реле к электродетонатору. По мере разряда источника тока, подключенного к обмотке реле, якорь реле отходит, разомкнутые контакты замыкаются, включая тем самым второй источник тока в цепь электродетонатора. Предохранительные контакты служат для безопасного монтирования взрывного устройства.

Все части взрывного устройства размешены в письме с габаритными размерами 200х140х10 мм.

Макет взрывного устройства с петлевым замыкателем.


Общий вид макета.	Рентгенограмма макета.

Состав макета:

1. Заряд эластичного взрывчатого вещества.
2. Электродетонатор.
3. Источник тока.
4. Петлевой замыкатель.
5. Электрические провода.

Принцип действия.

Одна петля замыкателя прикрепляется к конверту, вторая - к вложению. При изъятии вложения из конверта петли замыкателя приходят в соприкосновение друг с другом, замыкая электрическую цепь. Все части взрывного устройства размешены в письме с габаритными размерами 180х100х7 мм.

Макет взрывного устройства с разгрузочным замыкателем.

Общий вид макета. Рентгенограмма макета.

Состав макета:

1. Заряд взрывчатого вещества.
2. Электродетонатор.
3. Источник тока.
4. Электрические провода.
5. Замыкатель.
6. Тумблер.

Принцип действия.

При вскрытии журнала нагрузка со штока замыкателя снимется, под действием пружины он переместится вверх, упорный элемент штока приходит в соприкосновение со скобой, замыкая электрическую цепь электродетонатора. Тумблер служит для безопасного монтажа взрывного устройства. Все части взрывного устройства размешены в свернутом журнале.

Макет взрывного устройства в детской игрушке "За рулем".


Общий вид макета.	Рентгенограмма макета.

Состав макета:

1. Заряд взрывчатого вещества.
2. Электродетонатор.
3. Источник тока.

Принцип действия.

Заряд взрывчатого вещества и электродетонатор размещены в электробатарейке - элемент "373". При включении игрушки "За рулем" замыкается цепь электродетонатора, вызывая его срабатывание.

Макет взрывного устройства на основе музыкальной открытки.

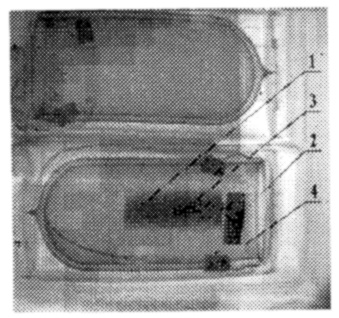

Общий вид макета.	Рентгенограмма макета.

Состав макета:

1. Заряд эластичного взрывчатого вещества.
2. Электродетонатор.
3. Источник тока.
4. Электронная схема.

Принцип действия.

Взрывное устройство размешается в письме. При извлечении музыкальной открытки из конверта и ее раскрытии электронная схема выдает напряжение на электродетонатор от которого он срабатывает. Все части взрывного устройства размешены в письме с габаритными размерами 180х100х8 мм.

Макет взрывного устройства с замыкателем из прищепки.

Общий вид макета. Рентгенограмма макета.

Состав макета:
1. Заряд эластичного взрывчатого вещества.
2.Электродетонатор.
3.Источник тока.
4.Прищепка.

Принцип действия.

В качестве замыкателя здесь используется бельевая прищепка. Все элементы взрывного устройства размешены в книге. Концы пришепки разделены картонной прокладкой, которая прикреплена к обложке книги. При открывании книги выдергивается картонная прокладка, концы пришепки соприкасаются друг с другом, замыкая электрическую цепь электродетонатора.

Макет взрывного устройства с замыкателем натяжного действия.

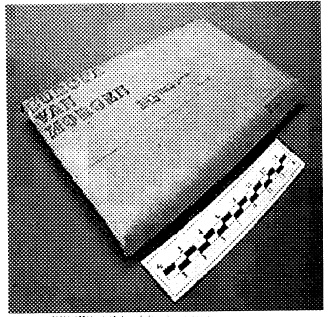

Общий вид макета. Рентгенограмма макета.

Состав макета:

Заряд пластичного взрывчатого вещества.
Электродетонатор.
Источник тока.
Подвижный контакт.
Неподвижный контакт.

Принцип действия.

Все элементы взрывного устройства размешены в книге. Подвижный контакт при помощи нити прикреплен к упаковке. Для исключения случайного замыкания подвижный контакт крепится к книге при помощи резиновой оттяжки. При извлечении книги из упаковки подвижный контакт замыкается с неподвижным контактом, замыкая электрическую цепь электродетонатора.
